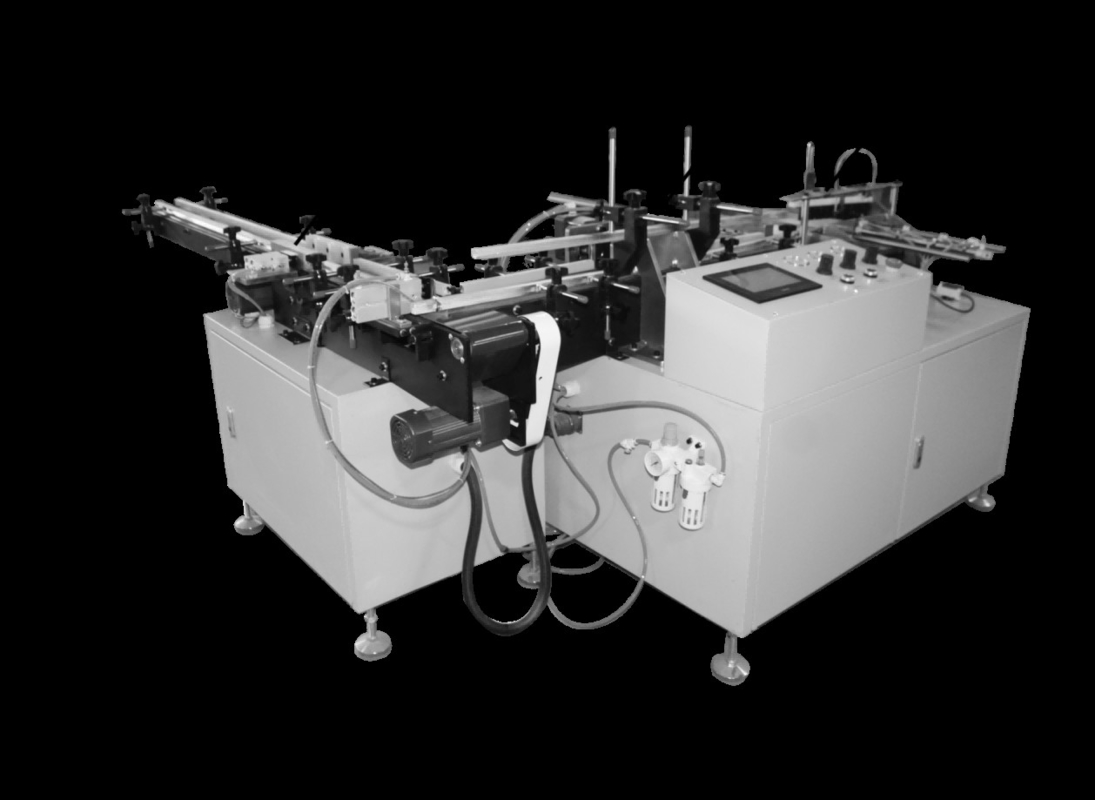

Automatyczny skracacz ciepła OPAKOWANIE maszyna

3.1Główne parametry techniczne

Średnica rolki papierowej 30-90 mm

Długość rolki papieru 35-90 mm

Długość pasa biegów 125 mm

Prędkość wyłączenia 125 razy/min ((max)

Prędkość ciosów płaskich 125 razy/min ((max)

Prędkość pasa biegów 40-500 mm/s

Prędkość napędowa opakowania z tworzyw sztucznych 22 razy/min ((max)

Długość napędu opakowania z tworzyw sztucznych 30-400 mm

napięcie 220V/50HZ

Masa maszyny 380 kg

Część rozbijana

Podczas pracy cylindra delikatnie nacisnąć na rolkę papieru, a rozmiar rolki papieru można regulować,

Sekcja tłoczenia rolki

Zrzucić poprzez odcięcie części składowej z czystego po przybyciu cylindru zrzucić cylindru zwrot zwrot w kolejności do płaskiego siedzenia, aby przygotować rolkę papieru do pat płaskiej.

Ojcze.Wynikiart.

Cylinder Roll Patting napędza płytę walcowaną do ruchu wzajemnego, a papierowe rolki pchane przez cylinder walcowany zostaną spłaszczone zgodnie z grubością,Aby przygotować się na następny nacisk..

Pchnij.Wydanieczęść

• Cylindr naciśnięty i walcowany

Linia kierownicza po obu stronach cylindru tłoczącego jest używana jako wsparcie dla poprawy stabilności tłoczenia.

• Przed wykryciem

Oczy wykrywające wykrywają, że rolka papieru dociera do płyty i cylinder wypycha rolkę.

• Włókiennicze

Na płytce rolkowej znajduje się wiele otworów do mocowania, a odbiór do mocowania można regulować w lewo i w prawo, aby wybrać położenie otworów do mocowania w celu zmiany liczby przesuwanych rol.

• Szczotka do włosów

Przyciśnij szczotkę lekko do rolki papieru.

Specyfikacja operacyjna

Instrukcje ustawiania parametrów

1Prędkość spłaszczania: czas trwania każdego strzału spłaszczonego cylindru, im większa wartość, tym mniejsza częstotliwość działania i odwrotnie, im większa częstotliwość,zalecana wartość jest ustawiona na 30;

2Prędkość pchnięcia papieru: czas potrzebny do pchnięcia produktu z rogu do innej części taśmy transportowej po złamanie papieru.im mniejsza częstotliwość działaniaW przeciwnym razie, im większa częstotliwość, tym wartość zalecana jest ustalona na 25,

3. prędkość rozbicia papieru: czas trwania każdego rozbicia cylindra rozbicia papieru, im większa wartość, tym mniejsza częstotliwość działania, w przeciwnym razie tym większa częstotliwość,zalecana wartość jest ustawiona na 30;

Kluczowe instrukcje operacyjne

1. pakiet pojedynczego rzędu: pakiet pojedynczego rzędu/podwójnego rzędu;

2. Płasko otwarte: Płaskować cylinder, aby uruchomić przełącznik;

3. Zrównać przełącznik: wyrównać cylinder, aby zamknąć przełącznik;

4. Otwórz papier: złamać cylinder papierowy, aby uruchomić przełącznik;

5.Rozbieranie papieru: rozbieranie cylindra papierowego w celu zamknięcia przełącznika;

Diagram identyfikacji punktu wejścia/wyjścia PLC

XO:Włókno papierowe X1:Oryginalny cylinder papierowy

X2:Sensor przenoszenia pojedynczego rzęduX3:Dzapomniećtłoczenie rzęduczujnik

X4:Włókno blokujące papier X6: zatrzymanie awaryjne

Y0:Cylindr naciskający rolkę Y1:Cylindr naciskający papier

Y3:Bylindr łamania papieru Y4:Bylindr pocierający papierem

3.4. Parametry techniczne maszyny do cięcia

3.5 Nazwa każdego elementu

(1) Panel sterujący

(2)Przewód ręczny do regulacji wysokości

(3) folie skurczeniowe

(4)Instalacja urządzenia do filmów skurczeniowych

(5)Wyciągająca się pręta mocująca

6) Pociągnij uchwyt sprzęgła foliowego

(7) wał okrągły

(8) Płytka trójkątna otwierająca błonę skurczową (górna)

(9) Pas przenośny

(10) przełącznik awaryjnego zatrzymania

(11) Płytka trójkątna otwierająca błonę skurczową (dolna)

(12) Oko fotoelektryczne

(13)Kupka stóp

(14)Noż do uszczelniania (powyżej)

(15) silnik ciągnący

(16)Zbieranie odpadów

(17)Podkład dla uchwytów z górnej ścianki

(18) Różnica filmowa (w górę i w dół)

Panel operacyjny

• Wyłącznik opcjonalny: przełączanie na ręczne podczas zmiany folii lub regulacji, przełączanie na automatyczne podczas uruchamiania pakietu.
• Temperatura uszczelnienia wzdłużnego: ustawić temperaturę cięcia uszczelnienia wzdłużnego.
• Temperatura pieczęci poprzecznej: ustawić temperaturę pieczęci poprzecznej.
• Czas uszczelniania: ustawienie czasu uszczelniania przez zegar.
• Ustawienie długości: P Produkt przechodzi przez elektryczny przełącznik oka do drutu cięcia uszczelnienia, światło sygnalizacyjne do ustawionego czasu.
• Rejestr liczbowy: wyświetlanie ilości produktu.

Główne instrukcje dotyczące użycia przełącznika

• Ustawienie trasy

Im dłuższy czas, tym dłuższa będzie nadmiarna część folii skurczeniowej i nie będzie dobrze wyglądać po skurczeniu.

Uwaga: gdy czas jest zbyt krótki, nóż do uszczelniania i cięcia jest łatwy do cięcia na produkcie, zwykle 0,1-0,5 sekundy (ale czas jest inny ze względu na grubość opakowania)

• Przelicznik

Opakowanie przechodzi przez fotoelektryczny przełącznik wzrokowy, a gdy nóż do uszczelniania i cięcia obniża się i ponownie wzrasta, wyświetlany jest numer na liście.

*(Numer na liczniku jest zresetowany do zera, wystarczy naciśnąć przycisk "RESET" w prawym górnym rogu).

(3) Przełącznik oczkowy fotoelektryczny przeciwny (zainstalowany po obu stronach taśmy przenośnej)

Kiedy paczka przechodzi przez oczko elektryczne, uruchamia się ustawiciel uderzeń, a nóż do uszczelniania i cięcia schodzi, aby uszczelnić i cięć.

 Sekwencja uruchamiania

• Po włączeniu przełącznika zasilania ustawić temperaturę na odpowiednią temperaturę;może wystąpić pewna różnica ze względu na temperaturę pokojową i grubość wykorzystanych surowców Noż długi 175°C, krótki nóż 175°C, czas uszczelnienia 0,8~1,2 sekundy
• Ustawić szerokość paska zasilającego zgodnie z szerokością obiektu opakowanego, ustawić wysokość górnej płyty trójkąta, aby ustawić koło ręczne,i utrzymać odległość jednego centymetra od obiektu.
• Wymóg szerokości to odległość między pozycją zatrzymania opakowania a linią środkową poprzecznego noża uszczelniającego.
• Kontroler czasu zatrzymania opakowania "czas zatrzymania dostaw pasów", czyli wzdłużna linia środkowa cięcia uszczelniającego, a odległość zatrzymania opakowania ustawiona na wysokości 1/2.
• W przypadku produktów opakowanych o wysokości 6 cm,prosimy określić zastrzeżoną długość surowców
• Po ustawieniu szerokości opakowania należy zainstalować folie kurczącą zgodnie z metodą urządzenia kurczącego.
• Kiedy nóż uszczelniający osiągnie ustawienie, wyciągnij surowiec, aby zakończyć otwarcie w ściskającym pasie synchronicznym, naciśnij przełącznik ręcznego sterowania, aby uszczelnić.
• Produkty umieszczone na taśmach przenośnych mogą być automatycznie zamknięte.
