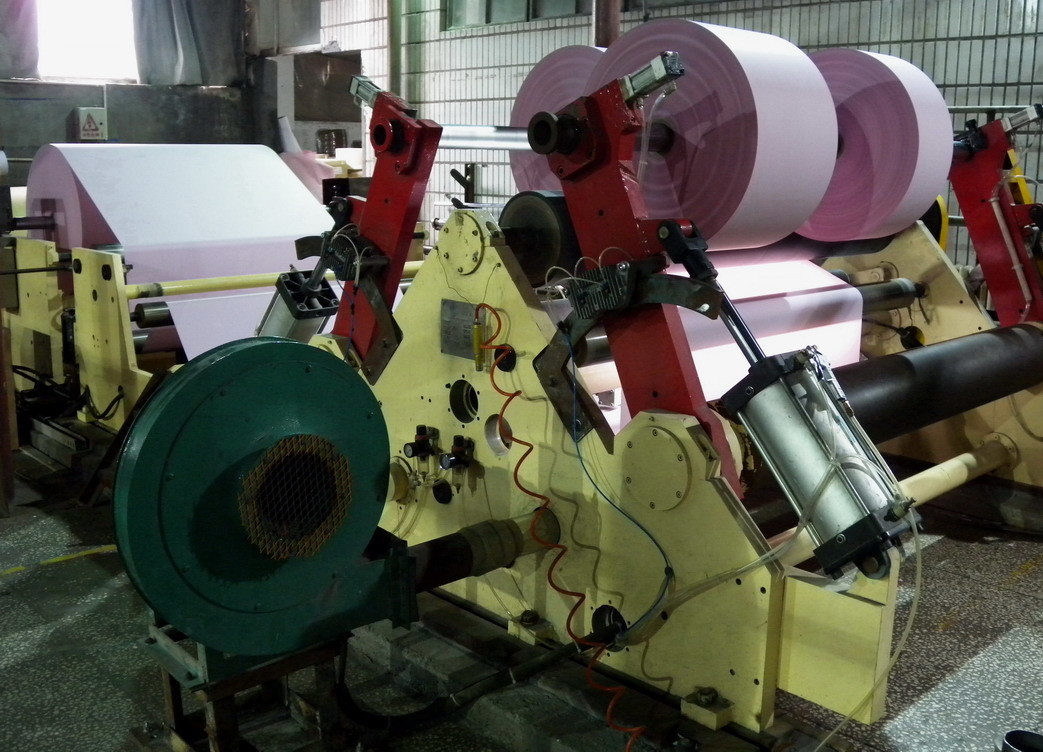

1200 mm 250 g / m2 papieru bezwęglowego Jumbo Roll Slitter Rewinder NCR Slitter Rewinder Machine

1200mm Max High Speed ​​bezwęglowa krajarka do papieru z nawijarką NCR Slitter Rewinder

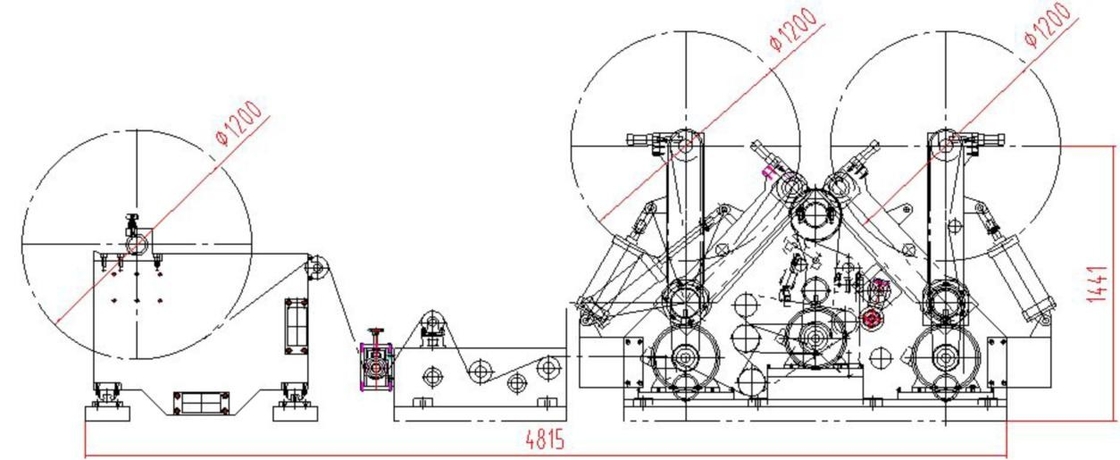

Opis głównych części maszyny

1. Rozwiń części
1) Rodzaj odwijania
Pojedyncza pozycja z automatycznym przewodnikiem internetowym;Wał odwijający: wały powietrzne importowane 3”, Ilość: 2 szt;Aluminiowa rolka prowadząca Web wykonana w Ningbo w Chinach;Zaimportowany przewodnik internetowy z fotoelektrycznym czujnikiem, lokalną skrzynką kontrolną dla lepszego centrowania dużych rolek；

2) Kontrola napięcia odwijania
Użyj hamulca pneumatycznego z włoskiego konwertera RE,SMC E/A z Japonii, czujnika naciągu i regulatora naciągu z Mitsubishi Japan, które razem tworzą kontrolę naciągu w pętli zamkniętej；
Rozmiar hamulca: 1520 NM, Ilość: 1 zestaw.

2. Główne części maszyny
1) Te elementy obejmują płytę dolną, ściany boczne, rolkę nośną, mechanizm głównej rolki prowadzącej/rolki prowadzącej i części napędowe.

2) Rolka rolkowa, rolka rozprowadzająca i rolka prowadząca są wykonane ze stopu aluminium z Ningbo China o średnicy 120 mm, gdzie potrzebny jest większy kąt owijania, średnica rolki wynosi 150 mm

3) Rolka prowadząca „S” jest rowkowana i napędzana z silnika głównego przez pasek rozrządu, gdzie rolka nośna nie jest napędzana.

Zarówno rolka prowadząca „S”, jak i rolka podkładowa są pokryte PU.Wybierając odpowiednią twardość okładki PU, możliwe jest cięcie papieru CFB na tej maszynie bez pokazywania jakichkolwiek kolorów/obrazów.

Średnica rolki podkładowej wynosi 270 mm.

Rolka nośna jest wyposażona w pokryty gumą rolkę jeźdźca.Rolka przesuwna ma za zadanie utrzymywać prowadzenie papieru na miejscu podczas zatrzymywania maszyny lub nawlekania i ułatwiać lepsze nawlekanie.Rolka jest ładowana przez siłowniki pneumatyczne.

4) Nóż do cięcia
W skład tych elementów wchodzą wały noży górnych i dolnych, przekładnia napędowa, urządzenie do ręcznego ustawiania noży, noże górne i dolne.

Wałek noża górnego może być osiowo mikroregulowany za pomocą ręcznego urządzenia do ustawiania noża, w celu sprzężenia z nożem górnym i dolnym.Materiał na nóż górny to stal szybkotnąca, a na nóż dolny to stal narzędziowa.W zestawie po 5 szt. noży górnych i dolnych.

5) Silnik główny to sterowany falownikiem trójfazowy silnik prądu przemiennego (11kW-6P), na którym zainstalowany jest enkoder Koyo, a falownik pochodzi z firmy YASKAWA Japan.Główny silnik napędza główną rolkę prowadzącą przez pasek rozrządu.

6) Wszystkie rolki (napędzane lub nienapędzane lub rolki pokryte gumą) zostały poddane testom wyważenia dynamicznego.

7) Usuwanie trymów za pomocą dmuchawy ssącej, silnika dmuchawy: 3 KW

3. Przewiń części
1) Przewijanie:
W kategoriach uzwojenia uzwojenie nazywa się „nawijaniem środkowym”, jeśli napędzane są wały przewijania.Jest to „zwijanie powierzchniowe”, jeśli ponownie nawinięta rolka papieru styka się z rolką maszyny, a nawijanie następuje dzięki sile tarcia.

Na proponowanej „krajarko-przewijarce z centralną powierzchnią” możliwe jest zastosowanie zarówno techniki „przewijania na środku”, jak i „przewijania powierzchni w środku”.

2) Wały przewijające: wały powietrzne importowane 3”, 2 szt., maksymalne obciążenie na wał powietrzny 1500 kg.

3) Silniki przewijania (18,5 kW-6P): 2 silniki trójfazowe sterowane falownikiem z enkoderem Koyo, falownik YASKAWA, każdy wał przewijania jest napędzany z paska rozrządu przez własny silnik.

Docisk stykowy pomiędzy rolką maszyny a rolką przewijanego papieru jest kontrolowany za pomocą zaworu proporcjonalnego P/E.Naprężenie nawijania jest sterowane stożkowo, a dodatkowo docisk docisku jest proporcjonalnie kontrolowany i może być utrzymywany na stałym poziomie niezależnie od średnicy nawijanej rolki papieru.

4) Liczba długości
Gdy długość przewijania zbliża się do ustawionej wartości, maszyna zwolni i zatrzyma się automatycznie na ustawionej długości.Średnica szpuli jest obliczana i wyświetlana na ekranie.

5) Inny współczynnik stożka dla różnych klas papieru w celu spełnienia wymagań drukowania.

6) Hamulce stabilizacyjne wału przewijania do stabilizacji rolek przewijania.

7) Przewinięte rolki papieru są rozładowywane ze stanowisk przewijania za pomocą suwnicy dostarczonej przez klienta.

Dane techniczne

Szczegóły pakowania

Standardowym opakowaniem jest drewniane pudełko.Drewniane pudełko zostanie poddane fumigacji. Jeśli pojemnik jest zbyt ciasny, użyjemy folii pe do pakowania lub zapakujemy ją na specjalne życzenie klienta

DLACZEGO WŁAŚNIE MY

Maszyna ta charakteryzuje się prostą obsługą i wysokim stopniem automatyzacji.Wszystkie parametry są dostosowywane do najlepszych warunków przed opuszczeniem fabryki.Jedyne, co musisz zrobić, to wprowadzić dane dotyczące prędkości i napięcia, wtedy cała maszyna może być sterowana automatycznie i jednocześnie.Staje się coraz bardziej popularny na całym świecie.

1) Profesjonalny system kontroli jakości Siemens

2) Prosta obsługa

3) Wysoki stopień automatyzacji

4) Projekty pod klucz

5) Ponad 20 lat doświadczenia

6) Podwójne stanowisko pracy

7) Super kalendarz

8) Wysoka pojemność, niskie zużycie

​
